如何進行后錨固植筋設計

后錨固植筋設計指南

Hilti post installed rebar HIT-RE 500

鋼筋混凝土設計模型

設計方法基于《混凝土結構加固設計規范》GB 50367-2013。

  • 植筋設計應在計算和構造上防止混凝土發生劈裂破壞
  • 植筋僅承受軸向力，且僅允許按從分利用鋼筋強度的計算模式進行設計
  • 植筋膠粘劑的粘結強度設計值應按本規范的規定值采用
  • 抗震設防區的承重結構，其植筋承載力仍按本規范的規定進行計算，但其錨固深度設計值應乘以考慮位移延性性要求的修正系數

拉壓桿模型

Hilti rebar anchorage length design

拉壓桿模型是用來計算鋼筋混凝土中荷載傳遞的路徑。

相對于其抗壓強度，混凝土的抗拉強度是很弱的。鑒于上述原因，混凝土所受拉力應施加到結構中的鋼筋上。

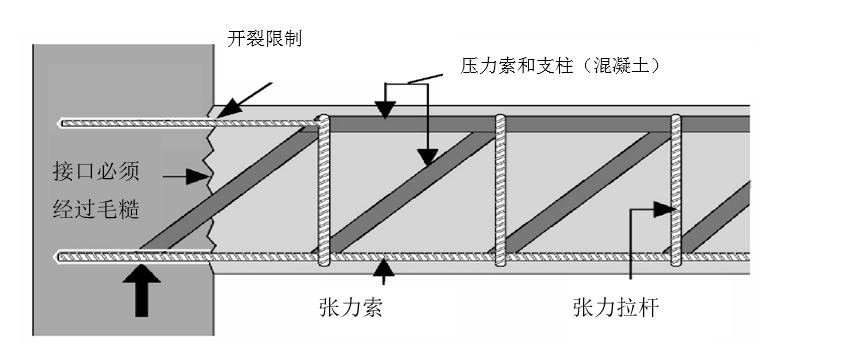

連接處需要進行鑿毛處理

Hilti rebar anchorage length design

壓力斜撐模型用來傳遞建筑物連接處的剪力。因此，連接表面必須足夠粗糙以保證提供足夠的摩擦系數。

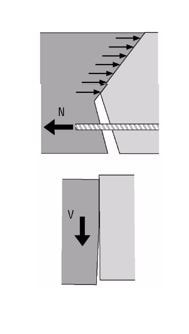

剪力傳遞的鋸齒（摩擦）模型

Hilti rebar anchorage length design

剪力摩擦模型同樣以粗糙的連接表面為前提條件。由于剪力所引起的平行位移，兩個連接表面被迫分離。因此連接鋼筋受到一個大小取決于兩個連接表面粗糙程度的張力及其彎矩。測試表明，由于綜合荷載效應，鋼筋所受拉屈服力中的50%可以轉換為剪力。

粗糙連接表面的互鎖效應以及內聚效應會部分抵消連接面所承受的剪力。
